[ALSA] 7. HW Dep (Hardware Dependent)





  7.  HW Dep (Hardware Dependent)



  7.1  HW Dep API



snd_hwdep는 표준 ALSA 인터페이스로 표현할 수 없는 하드웨어 종속 기능을 위한 일반 디바이스 노드입니다.





  /* HW Dep 디바이스 생성 */

  struct snd_hwdep *hw;

  int err = snd_hwdep_new(card, "MyHwDep", 0, &hw);



  hw->iface = SNDRV_HWDEP_IFACE_OPL3;   /* 또는 SNDRV_HWDEP_IFACE_SB16CSP 등 */

  hw->private_data = chip;

  hw->ops.open = my_hwdep_open;

  hw->ops.release = my_hwdep_release;

  hw->ops.ioctl = my_hwdep_ioctl;

  hw->ops.read = my_hwdep_read;

  hw->ops.write = my_hwdep_write;







ALSA에서 Hardware Dependent (hwdep) 인터페이스는 표준적인 PCM(오디오)이나 MIDI 인터페이스로는 처리할 수 없는 하드웨어 고유의 특수한 기능을 제어하기 위해 사용되는 하위 레벨 인터페이스입니다.

쉽게 말해, 표준 규격(소리 재생, 미디 전송)에 담기 힘든 "제조사만의 특별한 설정값"을 주고받는 비밀 통로라고 생각하면 됩니다.



왜 "Dependent"인가요?

이 이름이 붙은 이유는 이 인터페이스를 통해 주고받는 데이터가 특정 하드웨어 칩셋에만 종속(Dependent)되어 있기 때문입니다.

     •  표준 인터페이스 (Independent): PCM(소리)이나 MIDI는 표준 규격이 있어서 장치가 바뀌어도 코드를 거의 수정하지 않고 쓸 수 있습니다.

     •  Hardware Dependent 인터페이스: 특정 제조사의 특정 칩(예: Realtek ALC887, Creative EMU10K1 등)에만 존재하는 고유 레지스터나 특수 기능을 다룹니다. 즉, 그 하드웨어가 아니면 작동하지 않는 코드들이 모이는 곳입니다.







1. 주요 역할

ALSA의 일반적인 인터페이스(PCM, Mixer, MIDI)는 범용성을 위해 설계되었습니다. 하지만 특정 사운드 카드나 DSP는 다음과 같은 고유 기능이 있을 수 있습니다.

     •  펌웨어 다운로드: DSP 가동을 위해 부팅 시 특정 바이너리를 업로드해야 하는 경우.

     •  특수 이펙트 제어: 표준 믹서(Volume, Mute)로 표현 불가능한 복잡한 리버브, EQ 파라미터 조절.

     •  칩 레지스터 직접 접근: 하드웨어 디버깅이나 특수한 레지스터 설정 변경.

     •  특수 프로토콜: 하드웨어 제조사가 정의한 커스텀 명령 전송.





2. 구조 및 위치

     •  장치 파일: /dev/snd/hwCxdY 형식으로 존재합니다. (x: 카드 번호, y: 장치 번호)

     •  API: snd_hwdep_t 구조체를 사용하며, alsa-lib을 통해 접근합니다.

     •  커널 드라이버: 드라이버 소스에서 snd_hwdep_new() 함수를 통해 생성됩니다.



커널 소스 코드에서의 확인

리눅스 커널의 ALSA 드라이버 소스를 보면 관련 구조체나 함수 이름에 hwdep가 명시되어 있습니다.



  struct snd_hwdep {

         struct snd_card *card;    /* 해당 장치가 속한 사운드 카드 */

         char id[32];                       /* 하드웨어 ID */

         char name[80];                /* 하드웨어 이름 */

         int device;                         /* 장치 번호 */

         // ... 하드웨어 종속적인 작업을 위한 콜백 함수들

  };





3. 실무 활용 사례 (Embedded/Audio)

  ① 펌웨어 로딩 (Firmware Loading)

    임베디드 오디오 코덱이나 외장 오디오 인터페이스는 부팅 시 내장된 DSP에 펌웨어를 올려야 동작하는 경우가 많습니다. 이때 hwdep 장치를 열어 펌웨어 파일 데이터를 하드웨어로 밀어 넣습니다.

     •  예: hda-analyzer나 hdspconf 같은 도구들이 이 인터페이스를 활용합니다.



  ② 고성능 튜닝 도구

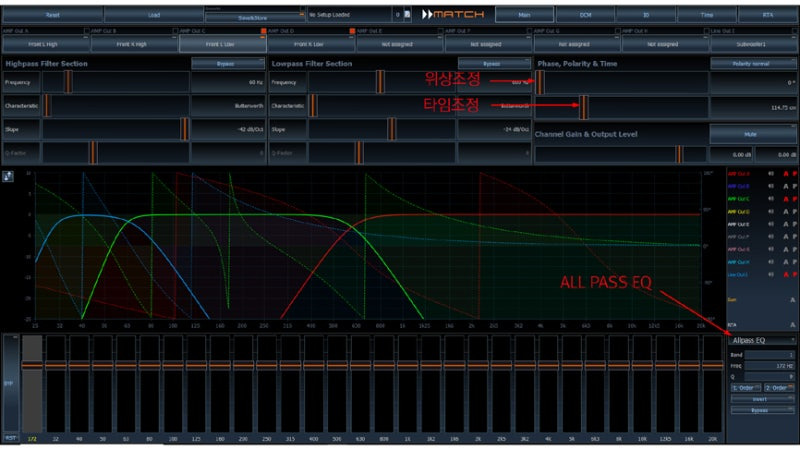

    카 오디오나 하이엔드 오디오 시스템에서 DSP의 내부 파라미터를 실시간으로 튜닝할 때, amixer 같은 표준 도구로는 한계가 있습니다. 이때 hwdep를 통해 제조사가 만든 전용 튜닝 소프트웨어를 연결합니다.







4. 코드 예시 (사용자 공간)

hwdep 장치를 열고 특정 IOCTL 명령을 보내는 기본적인 흐름입니다.



  #include <alsa/asoundlib.h>

  snd_hwdep_t *hwdep;

  int err;

  // hwdep 장치 열기 (카드 0, 장치 0)

  if ((err = snd_hwdep_open(&hwdep, "hw:0,0", O_RDWR)) < 0) {

        printf("열기 실패: %s\n", snd_strerror(err));

        return;

  }

  // 하드웨어 정보 가져오기

  snd_hwdep_info_t *info;

  snd_hwdep_info_alloca(&info);

  snd_hwdep_info(hwdep, info);

  printf("하드웨어 이름: %s\n", snd_hwdep_info_get_name(info));

  snd_hwdep_close(hwdep);







5. 요약: 왜 hwdep인가?

     •  의미: 표준 규격으로 처리할 수 없는 "하드웨어 고유의 특수 기능 제어 통로"

     •  PCM: "소리를 내보내자"

     •  MIDI: "음악 노트를 보내자"

     •  Mixer: "볼륨을 조절하자"

     •  hwdep: "이 하드웨어만이 가진 특별한 기능을 조작하자"







  7.2  Firmware 업로드



많은 사운드 카드는 DSP 펌웨어를 hwdep를 통해 업로드합니다:



  static long my_hwdep_ioctl(struct snd_hwdep *hw,

                                                  struct file *file,

                                                  unsigned int cmd,

                                                  unsigned long arg)

  {

         struct my_chip *chip = hw->private_data;



         switch (cmd) {

         case MY_IOCTL_LOAD_FIRMWARE:

                 return my_load_firmware(chip, (void __user *)arg);

         case MY_IOCTL_GET_VERSION:

                 return put_user(chip->firmware_version, (int __user *)arg);

         default:

                 return -ENOTTY;

         }

  }
