2. ALSA 아키텍쳐 개요
2.1 OSS에서 ALSA로
초기 리눅스는 OSS (Open Sound System)를 사운드 서브시스템으로 사용했으나, 라이선스 제약과 기능 한계로 인해 커널 2.5/2.6 시절 ALSA로 전환되었습니다. ALSA는 다음과 같은 개선사항을 제공합니다:
• 모듈화된 디자인: PCM, Control, MIDI, Timer 등 독립적 서브시스템
• 하드웨어 믹싱 지원: 다중 스트림 동시 재생/녹음
• 샘플레이트/포맷 자동 변환: 플러그인 레이어 (dmix, dsnoop, plug)
• 고급 라우팅: 복잡한 오디오 파이프라인 구성
• 임베디드 지원: ASoC (System on Chip) 프레임워크
1. OSS / ALSA 주요 차이점 비교
| 구분 | OSS (Open Sound System) | ALSA (Advanced Linux Sound Architecture) |
| 설계 철학 | 단순성 (파일 시스템 기반) | 기능성 (정교한 하드웨어 제어) |
| 인터페이스 | /dev/dsp 등 장치 파일 직접 접근 | alsa-lib (API 기반) |
| 다중 스트림 | 소프트웨어적 한계 존재 (과거) | 하드웨어/소프트웨어 믹싱 기본 지원 |
| MIDI 지원 | 제한적 | 강력한 기본 지원 |
| 라이선스 | 상용화 기간이 있었음 (현재는 CDDL/GPL) | 처음부터 GPL/LGPL (오픈소스) |
| 현재 상태 | Linux에서는 레거시(Legacy) | Linux 표준 사운드 시스템 |
Linux 커널의 사운드 시스템 아키텍처인 OSS(Open Sound System)와 ALSA(Advanced Linux Sound Architecture)는 각각의 설계 철학과 등장 배경이 다릅니다. 현재 Linux 표준은 ALSA이지만, 시스템의 하위 계층이나 임베디드 환경을 이해하기 위해 두 시스템의 차이를 파악하는 것이 중요합니다.
2. OSS (Open Sound System)
OSS는 Unix 계열 운영체제의 전통적인 설계 철학인 "모든 것은 파일이다(Everything is a file)"를 충실히 따릅니다.
• 인터페이스: /dev/dsp, /dev/mixer와 같은 디바이스 노드를 통해 입출력을 처리합니다.
프로그래머는 open(), read(), write(), ioctl() 같은 표준 시스템 호출만으로 오디오를
제어할 수 있어 구조가 매우 단순합니다.
• 역사: 초기 Linux의 표준이었으나, 한때 소스 코드가 비공개(Proprietary)로 전환되면서
Linux 커널에서 퇴출되는 계기가 되었습니다. 현재는 4.0 버전 이후 다시 오픈소스로
풀렸으나, Linux보다는 BSD 계열에서 주로 사용됩니다.
• 단점: 하드웨어 믹싱 지원이 부족하여 여러 애플리케이션이 동시에 소리를 내는 데 한계가
있었고, 최신 오디오 인터페이스의 복잡한 기능을 담아내기에 유연성이 떨어집니다.
3. ALSA (Advanced Linux Sound Architecture)
OSS의 한계를 극복하기 위해 등장한 현대적 사운드 아키텍처로, 커널 2.6 버전부터 표준
으로 자리 잡았습니다.
• 복합적 기능: 다중 채널 지원, 하드웨어 기반 믹싱, 전이중(Full-duplex) 작업, MIDI
지원 등 현대 오디오 요구사항을 모두 충족합니다.
• 사용자 공간 라이브러리: 개발자가 직접 커널 장치에 접근하기보다는 alsa-lib을 통해
정교하게 하드웨어를 제어할 수 있도록 돕습니다.
• 모듈화: 드라이버가 커널 모듈 형태로 관리되어 장치의 로드 및 언로드가 자유롭고,
alsamixer 같은 직관적인 제어 도구를 제공합니다.
• 하위 호환성: snd-pcm-oss 같은 에뮬레이션 모듈을 통해 OSS 기반으로 작성된 구형
프로그램도 ALSA 위에서 동작할 수 있게 지원합니다.
※ 기술적 참고사항
최근의 Linux 데스크톱 환경에서는 ALSA 위에 PipeWire나 PulseAudio 같은 사운드 서버가 얹혀서 동작합니다. 하지만 임베디드 시스템이나 실시간 오디오 신호 처리가 중요한 환경(DSP 구현 등)에서는 사운드 서버를 거치지 않고 직접 ALSA API를 사용하여 레이턴시를 최소화하는 방식을 주로 사용합니다.
2.2 사용자 공간 스택
현대 리눅스 오디오 스택은 커널 ALSA 위에 여러 계층으로 구성됩니다:
리눅스 오디오 스택은 커널 공간의 ALSA를 기반으로, 사용자 공간(User Space)에서 복잡한 오디오 라우팅, 믹싱, 그리고 멀티미디어 프레임워크가 층층이 쌓여 있는 구조입니다. 현대 리눅스 시스템은 단순히 소리를 재생하는 것을 넘어, 다중 입출력 관리와 저지연(Low-latency) 처리를 위해 다음과 같은 계층 구조를 가집니다.
1. 커널 계층: ALSA (Advanced Linux Sound Architecture)
모든 리눅스 오디오의 뿌리입니다. 하드웨어 드라이버를 포함하며, 실제 오디오 인터페이스와 통신합니다.
• 역할: 하드웨어 추상화, PCM 데이터 전송, MIDI 지원, 하드웨어 믹서 제어.
• 특징: 하드웨어 장치를 직접 제어하기 때문에 가장 지연 시간이 낮지만, 한 번에 하나의
애플리케이션만 장치에 접근할 수 있는 제약(하드웨어 믹싱 미지원 시)이 있습니다.
2. 사용자 공간 하위 계층: alsa-lib (libasound)
커널의 ALSA 인터페이스를 애플리케이션이 쉽게 사용할 수 있도록 돕는 라이브러리입니다.
• 구성: pcm, mixer, seq(MIDI) 등의 API를 제공합니다.
• asoundrc: 소프트웨어 믹싱(dmix)이나 리샘플링 설정을 통해 여러 앱이 ALSA를
공유할 수 있게 설정할 수 있는 설정 파일입니다.
3. 사운드 서버 계층 (Sound Servers)
현대 리눅스 데스크톱 및 임베디드 시스템에서 가장 중요한 역할을 하는 미들웨어입니다. 여러 앱의 소리를 믹싱하고 출력 장치를 동적으로 전환합니다.
• PulseAudio: * 과거부터 현재까지 많은 배포판의 표준입니다.
- 네트워크 오디오 전송, 블루투스 오디오 프로파일 관리, 앱별 볼륨 조절에 최적화
• JACK (Jack Audio Connection Kit):
- 프로 오디오 및 DSP 작업을 위한 서버입니다.
- 매우 낮은 지연 시간을 보장, 앱 간의 오디오 신호를 자유롭게 연결(Patching)할 수
있는 그래프 구조를 가집니다.
• PipeWire (차세대 표준):
- PulseAudio와 JACK의 장점을 합친 최신 서버입니다.
- 보안이 강화된 Flatpak 환경을 지원하며, 비디오 스트림과 오디오 스트림을 통합 관리
합니다. 현재 대부분의 최신 리눅스(Fedora, Ubuntu 등)가 이 체제로 전환되었습니다.
4. 오디오 프레임워크 및 API 계층
개발자가 사운드 서버의 복잡한 API를 직접 다루지 않고 멀티미디어를 구현할 수 있게 돕는 고수준 라이브러리입니다.
• GStreamer: 파이프라인 기반의 강력한 멀티미디어 프레임워크입니다.
(예: filesrc ! decodebin ! pulsesink)
• FFmpeg (libavcodec): 코덱 디코딩 및 인코딩의 핵심입니다.
• SDL / OpenAL: 게임 개발 및 3D 공간 음향 처리에 주로 사용됩니다.
5. 안드로이드(AAOS 포함) 특화 계층
일반 리눅스 데스크톱과 달리, 안드로이드 기반 시스템은 별도의 스택을 가집니다.
| 계층 | 설명 |
| Audio Service | Java API를 통해 앱의 오디오 포커스, 볼륨 등을 관리합니다. |
| Audio Flinger | 실제 믹싱이 일어나는 엔진으로, 오디오 데이터를 처리합니다. |
| Audio HAL | 하드웨어 추상화 계층으로, Android Framework와 ALSA 드라이버 사이의 브릿지 역할을 합니다. |
기술적 통찰: 임베디드 오디오 시스템이나 DSP 알고리즘을 구현할 때는 PipeWire나 ALSA 직접 접근 방식을 주로 검토하게 됩니다. 특히 실시간성(Real-time)이 중요한 환경에서는 사운드 서버의 버퍼 사이즈와 스케줄링 정책이 전체 시스템의 레이턴시에 결정적인 영향을 미칩니다.
| 계 층 | 컴포넌트 | 역 할 |
| 애플리케이션 | Firefox, Chrome, VLC, OBS | 최종 오디오 소비자/생산자 |
| 세션 매니저 | PipeWire, PulseAudio, JACK | 오디오 라우팅, 믹싱, 재샘플링 |
| 라이브러리 | libasound (alsa-lib) | 커널 ALSA API 래퍼 |
| 커널 | ALSA 드라이버 | 하드웨어 제어 |
2.3 커널 구조
ALSA 커널 코드는 sound/ 디렉터리 아래 다음과 같이 구성됩니다:
| 디렉토리 | 설명 | 주요 파일 |
| sound/core/ | ALSA 코어 (PCM, Control, Timer 등) | pcm.c, control.c, init.c, device.c |
| sound/soc/ | ASoC 프레임워크 | soc-core.c, soc-dapm.c, soc-pcm.c |
| sound/pci/ | PCI 사운드 카드 드라이버 | intel8x0.c, emu10k1/, via82xx.c |
| sound/pci/hda/ | HD Audio 드라이버 | hda_intel.c, hda_codec.c, patch_realtek.c |
| sound/usb/ | USB Audio 드라이버 | card.c, pcm.c, mixer.c, quirks.c |
| sound/soc/sof/ | Sound Open Firmware | core.c, ipc.c, topology.c |
| sound/soc/codecs/ | 코덱 드라이버 (I2S/I2C) | wm8731.c, rt5640.c, da7219.c |
| sound/drivers/ | 가상/테스트 드라이버 | dummy.c, aloop.c, virmidi.c |
ALSA(Advanced Linux Sound Architecture)의 커널 내부 코드는 linux/sound 디렉토리에 위치하며, 하드웨어 독립적인 코어 레이어(Core Layer)와 하드웨어 종속적인 드라이버 레이어로 엄격히 구분되어 있습니다.
특히 임베디드 시스템이나 SoC 기반 오디오 설계를 다룰 때는 ASoC(ALSA System on Chip) 프레임워크를 이해하는 것이 핵심입니다.
1. ALSA 코어 (sound/core)
모든 오디오 드라이버가 공통으로 사용하는 기반 인프라입니다.
• snd_card: 하나의 사운드 카드를 추상화한 최상위 구조체로,
장치의 등록, 해제 및 관리를 담당합니다.
• snd_device: 사운드 카드에 포함된 하위 장치(PCM, Mixer, MIDI 등)를 관리.
• pcm.c: 디지털 오디오 스트림을 처리하는 핵심 로직입니다.
DMA 버퍼 관리 및 사용자 공간과의 데이터 교환을 제어합니다.
• control.c: 볼륨 조절, 뮤트 스위치 등 오디오 경로의 컨트롤 요소(Kcontrol)를 관리.
2. PCM 미들 레이어 (sound/core/pcm_*)
사용자 공간에서 write()나 mmap()을 통해 넘어온 오디오 데이터를 처리하는 계층입니다.
• snd_pcm_substream: 실제 오디오 데이터가 흐르는 스트림의 단위입니다.
• snd_pcm_runtime: 현재 오픈된 스트림의 하드웨어 파라미터(샘플 레이트, 채널 수, 포맷 등)와 버퍼 상태를 실시간으로 저장함.
• 데이터 흐름:
(1) copy_from_user를 통해 커널 버퍼로 복사.
(2) 하드웨어 드라이버의 trigger 콜백 호출.
(3) DMA를 통해 실제 하드웨어 인터페이스(I2S, TDM 등)로 데이터 전송.
3. ASoC 프레임워크 (sound/soc)
임베디드 오디오 설계를 위해 ALSA 코어 위에 구축된 계층입니다. 코드 재사용성을 높이기 위해 오디오 하드웨어를 세 부분으로 나눕니다.
• Codec Driver (sound/soc/codecs/): 오디오 코덱 칩(DAC/ADC)의 설정을 담당합니다. (예: 볼륨 제어, EQ, 파워 관리)
• Platform Driver (sound/soc/<arch>/): SoC 내부의 오디오 인터페이스(I2S, DMA 컨트롤러)를 제어합니다. 하드웨어 전송
로직이 여기에 위치합니다.
• Machine Driver: 코덱과 플랫폼 사이의 연결 관계(Wiring)를 정의합니다. 특정 보드의 하드웨어 구성을 설정하며,
snd_soc_dai_link를 통해 양측의 오디오 데이터 형식을 맞춥니다.
4. 핵심 데이터 구조체 예시
ALSA 드라이버 개발 시 가장 빈번하게 다루게 되는 구조체들입니다.
struct snd_pcm_ops {
• pointer: 현재 DMA가 처리 중인 버퍼의 위치를 프레임 단위로 반환합니다.
• trigger: START, STOP, PAUSE, RESUME 명령에 따라 하드웨어를 즉각적으로 제어합니다.
기술적 제언
임베디드 환경(예: NXP i.MX 시리즈)에서 AAOS(Android Automotive OS)를 올릴 때, vHAL과 커널 사이의 통신은 주로 이 ALSA PCM 인터페이스를 통해 이루어집니다. 특히 멀티 존 오디오(Multi-zone Audio)나 DSP 오프로딩을 구현하려면 ASoC의 DAPM(Dynamic Audio Power Management) 구조를 활용해 오디오 경로별 전원 제어와 라우팅을 정교하게 관리해야 합니다.
2.4 디바이스 노드
ALSA는 /dev/snd/ 아래 문자 디바이스 노드를 생성합니다:
| 노드 패턴 | 타입 | 설 명 |
| /dev/snd/controlCN | Control | 카드 N의 믹서/컨트롤 인터페이스 |
| /dev/snd/pcmCNDMp | PCM Playback | 카드 N, 디바이스 M의 재생 스트림 |
| /dev/snd/pcmCNDMc | PCM Capture | 카드 N, 디바이스 M의 녹음 스트림 |
| /dev/snd/hwCNDM | HW Dep | 하드웨어 종속 인터페이스 (펌웨어 업로드 등) |
| /dev/snd/midiCNDM | Raw MIDI | MIDI 입출력 포트 |
| /dev/snd/seq | Sequencer | MIDI 시퀀서 (가상 라우팅) |
| /dev/snd/timer | Timer | 고정밀 타이머 |
예: /dev/snd/pcmC0D0p는 카드 0번, PCM 디바이스 0번의 재생(playback) 스트림을 의미합니다.
ALSA 커널 드라이버가 사운드 카드를 성공적으로 감지하고 등록하면, /dev/snd/ 디렉토리 아래에 사용자 공간(User Space)과 통신하기 위한 문자 디바이스 노드(Character Device Nodes)들이 생성됩니다.
각 노드는 특정 기능(재생, 녹음, 제어 등)에 매핑되어 있으며, alsa-lib이나 tinyalsa 같은 라이브러리는 이 노드들을 open(), ioctl(), mmap() 하여 오디오 데이터를 처리합니다.
1. 디바이스 노드 명명 규칙
기본적으로 typeCXDX 형식을 따릅니다.
- C (Card): 사운드 카드 번호 (0부터 시작)
- D (Device): 해당 카드 내의 논리적 디바이스 번호 (0부터 시작)
- p/c (Playback/Capture): 재생 전용 또는 녹음 전용 구분
2. 주요 디바이스 노드 상세
| 노드 이름 | 역할 설명 | 주요 사용 사례 |
| controlC<n> | 사운드 카드의 제어 인터페이스입니다. 볼륨 조절, 뮤트 스위치 설정, 오디오 경로(Routing) 변경 등을 담당합니다. | amixer, tinymix, alsamixer |
| pcmC<n>D<n>p | PCM Playback 장치입니다. 사용자 공간의 디지털 오디오 데이터를 커널로 전달하여 스피커로 출력합니다. | aplay, tinyplay, 음악 재생 앱 |
| pcmC<n>D<n>c | PCM Capture 장치입니다. 마이크나 라인 입력을 통해 들어온 오디오 데이터를 사용자 공간으로 전달합니다. | arecord, tinycap, 음성 인식 앱 |
| hwC<n>D<n> | Hardware Dependent 장치입니다. 표준 PCM 인터페이스 외에 특정 하드웨어 전용 기능(펌웨어 다운로드, 특수 DSP 파라미터 제어 등)에 접근할 때 사용합니다. | 드라이버 전용 설정 도구 |
| seq | ALSA Sequencer 장치입니다. MIDI 데이터 처리 및 타이머 기반의 이벤트 스케줄링을 관리합니다. | MIDI 시퀀서, 신디세이저 |
| timer | ALSA 내부에서 사용하는 시스템 타이머 인터페이스입니다. PCM 스트림의 동기화 등에 사용됩니다. | 오디오/비디오 싱크 관리 |
3. 커널 내부의 연결 메커니즘
이 디바이스 노드들은 커널의 snd_minors 구조체를 통해 관리됩니다.
• Major Number: ALSA 디바이스는 일반적으로 주 번호 116을 할당받습니다.
• Minor Number: 부 번호를 통해 어떤 카드의 어떤 기능(PCM인지 Control인지)인지 구분합니다.
• VFS 연결: 사용자 공간에서 open("/dev/snd/pcmC0D0p", ...)을 호출하면, VFS(가상 파일 시스템)를 통해 ALSA 코어 레이어의
snd_pcm_playback_open() 함수가 호출됩니다.
4. 실무 활용 팁 (Embedded/AAOS 관점)
디바이스 노드 확인하기
타겟 보드 터미널에서 아래 명령어로 현재 인식된 장치를 빠르게 확인할 수 있습니다.
AAOS와 Tinyalsa
안드로이드 오토모티브(AAOS) 환경에서는 무거운 alsa-lib 대신 가벼운 tinyalsa를 사용하여 이 노드들에 직접 접근하는 경우가 많습니다.
- tinymix -D 0: controlC0 노드를 통해 현재 가용한 모든 Kcontrol(볼륨, 경로) 리스트를 보여줍니다.
- tinyplay /dev/snd/pcmC0D0p: 특정 PCM 노드로 직접 RAW 데이터를 밀어넣어 오디오 하드웨어 동작 여부를 테스트할 수 있습니다.
특히 i.MX8M Plus 같은 멀티 코어 SoC에서는 여러 개의 PCM 디바이스 노드가 생성되는데, 각 노드가 어떤 물리적 I2S 포트나 DSP 코어와 연결되어 있는지 Device Tree (DTS)와 대조하며 디버깅하는 것이 중요합니다.

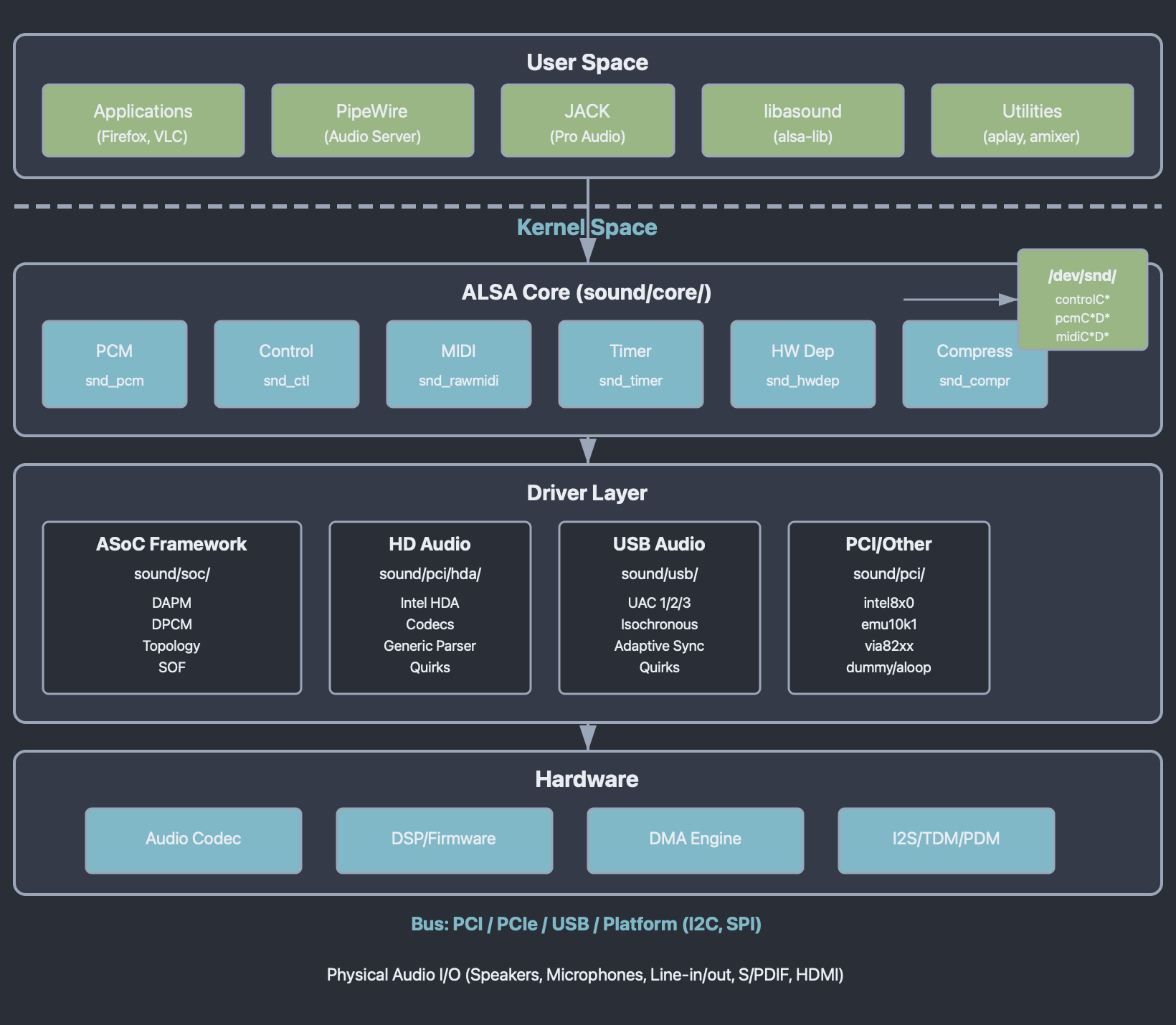

2.5 전체 아키텍쳐 블록 다이어그램
프로세스 흐름: 애플리케이션 → 오디오 서버 (PipeWire/PulseAudio) → libasound → /dev/snd/* ioctl → ALSA Core → 드라이버 (ASoC/HDA/USB) → 하드웨어 (Codec/DMA)
2.6 snd_card 심화
struct snd_card는 ALSA의 최상위 추상화로, 하나의 사운드 카드 인스턴스를 나타냅니다. 모든 PCM 디바이스, 컨트롤, MIDI 포트는 카드에 종속됩니다.
snd_card 구조체
struct snd_card는 ALSA 커널 드라이버에서 하나의 사운드 카드(물리적 또는 가상 장치)를 대표하는 최상위 관리 객체입니다.
모든 PCM 스트림, 믹서 컨트롤, MIDI 장치 등이 이 구조체 아래에 매달리게 됩니다.
위 코드를 바탕으로 핵심적인 필드들을 논리적 그룹으로 나누어 설명하겠습니다.
1. 식별 및 정보 (Identification)
사용자와 시스템이 이 카드를 어떻게 인식할지를 결정합니다.
• number: 시스템에서 할당된 카드 번호입니다(0, 1, 2...). /dev/snd/pcmC0...에서 C0에 해당합니다.
• id[16]: 짧은 문자열 식별자입니다. /proc/asound/id에서 확인 가능하며, 스크립트 등에서 카드를 찾을 때 유용합니다.
• driver, shortname, longname: 드라이버의 이름과 하드웨어에 대한 상세 설명입니다. aplay -l을 실행했을 때 출력되는 정보의
원천입니다.
2. 하드웨어 전용 데이터 관리 (Private Data)
특정 SoC나 오디오 칩셋 드라이버가 자신만의 고유한 상태 정보를 저장하는 공간입니다.
• private_data: 드라이버 제작자가 정의한 커스텀 구조체를 가리키는 포인터입니다. 예를 들어, i.MX8 드라이버라면 해당 SoC의
레지스터 베이스 주소, 클럭 정보 등을 담은 구조체를 여기에 연결합니다.
• private_free: 카드가 제거될 때 private_data를 안전하게 메모리 해제하기 위한 콜백 함수입니다.
3. 리소스 리스트 (The Children)
ALSA는 객체 지향적인 설계를 따르며, snd_card는 여러 하위 객체를 리스트로 관리합니다.
• devices: 이 카드에 등록된 모든 snd_device (PCM, Control, Timer, MIDI 등)들의 리스트입니다.
• controls: 볼륨 조절, 뮤트 스위치와 같은 snd_kcontrol 객체들의 리스트입니다. amixer나 tinymix가 이 리스트를 순회하며
컨트롤을 표시합니다.
• ctl_files: 현재 이 카드의 컨트롤 인터페이스를 열고 있는 프로세스들의 파일 리스트입니다.
4. 동기화 및 잠금 (Concurrency Control)
커널 공간에서 여러 프로세스가 동시에 오디오 설정을 변경하려 할 때 데이터 무결성을 보장합니다.
• controls_rwsem: 컨트롤 리스트에 접근하거나 수정할 때 사용하는 읽기/쓰기 세마포어입니다.
• last_numid: 각 컨트롤 요소에 고유한 ID(numid)를 부여하기 위해 사용되는 카운터입니다.
5. 전원 관리 및 통합 (PM & Infrastructure)
현대적인 리눅스 디바이스 드라이버 모델(LDM)과의 통합을 담당합니다.
• power_state: 현재 카드의 전원 상태(D0~D3)를 나타냅니다.
• dev / card_dev:
• dev: 이 사운드 카드의 부모 장치(PCI 장치, USB 장치, 또는 SoC의 Platform 장치)를 가리킵니다.
• card_dev: 이 사운드 카드 자체를 리눅스 디바이스 모델의 struct device로 등록하여 sysfs 등에 노출시킵니다.
• registered: 카드가 시스템에 완전히 등록되어 사용자 공간에서 접근 가능한 상태인지를 나타내는 플래그입니다.
실무적 관점에서의 snd_card
임베디드 오디오 드라이버를 개발할 때 가장 먼저 하는 작업 중 하나가 snd_card_new()를 통해 이 구조체를 생성하는 것입니다.
(1) 생성: snd_card_new() 호출 시 private_data 크기를 지정하여 한 번에 메모리를 할당받는 것이 관례입니다.
(2) 구성: 생성된 card 포인터를 넘겨주며 snd_pcm_new(), snd_ctl_add() 등을 호출해 하위 장치들을 결합합니다.
(3) 활성화: 모든 구성이 끝나면 snd_card_register(card)를 호출합니다. 이 시점에 비로소 /dev/snd/ 아래에 디바이스 노드들이
생성됩니다.
2.7 카드 라이프사이클
ALSA 드라이버는 다음 단계로 카드를 생성/등록/해제합니다:
주의: snd_card_register() 호출 전까지 디바이스는 사용자 공간에 노출되지 않습니다. 모든 컴포넌트 (PCM, Control 등)를 등록 전에 준비해야 합니다.
제시해주신 코드는 ALSA 드라이버 개발의 전형적인 표준 템플릿입니다. snd_card의 라이프사이클은 단순히 메모리를 할당하는 것을 넘어, 커널 내부 리소스를 조직화하고 최종적으로 사용자 공간(User Space)에 인터페이스를 노출하는 과정을 담고 있습니다.
각 단계를 논리적 흐름에 따라 분석해 보겠습니다.
1. 생성 단계 (Creation: snd_card_new)
라이프사이클의 시작입니다.
- 객체 생성: snd_card 구조체와 드라이버 전용 데이터 공간(private_data, 여기서는 struct my_chip)을 한 번의 메모리 할당으로 생성합니다.
- 부모 연결: 첫 번째 인자인 &pci->dev를 통해 리눅스 디바이스 모델 트리(Device Tree)에 이 카드를 귀속시킵니다.
- 인덱스/ID: index는 카드 번호(C0, C1...), id는 /proc/asound/에 나타날 문자열 이름을 결정합니다.
2. 구성 단계 (Configuration: PCM & Controls)
빈 카드 객체에 기능을 채워 넣는 과정입니다.
- 하위 장치 등록: snd_pcm_new()를 호출하면 snd_card 내부의 devices 리스트에 PCM 장치가 추가됩니다. 아직 /dev/snd/에는 나타나지 않는 "준비 상태"입니다.
- 오퍼레이션 바인딩: snd_pcm_set_ops()를 통해 커널이 오디오 데이터를 처리할 때 호출할 실제 하드웨어 제어 함수들(open, trigger, pointer 등)을 연결합니다.
3. 리소스 관리 (Resource Management: Managed Buffer)
- snd_pcm_set_managed_buffer_all: 과거에는 드라이버가 직접 DMA 버퍼를 할당하고 해제해야 했으나, 현대 ALSA는 Managed API를 제공합니다. 이 함수를 사용하면 카드가 제거될 때 ALSA 코어가 자동으로 DMA 메모리를 회수하므로 메모리 누수 위험이 크게 줄어듭니다.
4. 활성화 단계 (Activation: snd_card_register)
가장 중요한 순간입니다.
- 노드 생성: 이 함수가 호출되기 전까지는 사용자 공간의 어떤 프로그램도 이 카드에 접근할 수 없습니다. 호출 성공 즉시 /dev/snd/ 아래에 pcmC0D0p, controlC0 등의 문자 디바이스 노드가 생성됩니다.
- 가시성: /proc/asound/cards에 해당 카드가 등록되어 사용자가 인지할 수 있게 됩니다.
5. 소멸 단계 (Destruction: snd_card_free)
드라이버가 언로드되거나 하드웨어가 제거될 때의 과정입니다.
- 자동 정리(Cascading Cleanup): snd_card_free()는 매우 강력합니다. 이 함수 하나만 호출하면 다음과 같은 작업이 연쇄적으로 일어납니다.
- 사용자 공간 디바이스 노드 삭제 (unregister)
- 모든 PCM 및 Control 객체 해제
- managed로 설정된 DMA 버퍼 해제
- private_data 메모리 해제
- 안전성: 만약 응용 프로그램이 파일을 열어둔 상태에서 장치가 제거되더라도, ALSA는 참조 카운트를 관리하여 마지막 파일이 닫힐 때까지 실제 리소스 해제를 유예함으로써 커널 패닉을 방지합니다.
실무 디버깅 포인트
코드를 작성하시면서 발생할 수 있는 주요 상황들에 대한 팁입니다.
- 에러 핸들링: probe 함수 중간에 에러가 발생하면 반드시 goto error;를 통해 snd_card_free()를 호출해야 합니다. 그렇지 않으면 부분적으로 할당된 리소스가 커널에 남게 됩니다.
- Managed Buffer의 이점: i.MX8M 같은 임베디드 플랫폼에서 AAOS용 드라이버를 작성할 때, 수동으로 dma_alloc_coherent를 관리하는 것보다 snd_pcm_set_managed_buffer를 쓰는 것이 전원 관리(PM)나 예외 상황 대응에 훨씬 유리합니다.
- 문자열 설정: card->longname은 나중에 alsa-lib이나 Android Audio HAL에서 장치를 식별하는 힌트로 사용되기도 하므로, 하드웨어 주소와 IRQ 정보를 포함하는 것이 디버깅에 큰 도움이 됩니다.
2.8 snd_device: 컴포넌트 시스템
ALSA의 디바이스 컴포넌트 시스템은 하나의 사운드 카드(snd_card)에 속한 다양한 기능적 구성 요소들을 통일된 방식으로 관리하기 위한 추상화 계층입니다. ALSA는 snd_device 메커니즘으로 카드 내 컴포넌트를 관리합니다. PCM, Control, MIDI 등은 모두 snd_device 로 등록되어 통합 생명주기를 따릅니다.
쉽게 말해, snd_card가 "부모"라면, PCM, Control, MIDI 등은 "자식(Device)"들입니다. 부모가 "나 이제 일 시작한다!"(snd_card_register)라고 외치면 자식들도 줄줄이 등록되고, 부모가 "나 은퇴한다"(snd_card_free)고 하면 자식들도 알아서 짐을 싸는 구조입니다.
1. enum snd_device_type: 자식들의 종류
이 열거형은 ALSA 코어가 관리할 장치의 성격이 무엇인지 정의합니다.
- SNDRV_DEV_PCM: 가장 핵심적인 디지털 오디오 데이터 스트림 장치입니다.
- SNDRV_DEV_CONTROL: 볼륨이나 스위치 같은 믹서 요소를 관리합니다. 카드 생성 시 기본적으로 하나는 포함됩니다.
- SNDRV_DEV_COMPRESS: 고사양 임베디드 오디오 시스템에서 중요한데, MP3나 AAC 같은 데이터를 하드웨어 DSP로 직접 던져서 디코딩하는 Offload 기능을 위한 장치입니다.
- SNDRV_DEV_LOWLEVEL: 특정 분류에 속하지 않는 저수준 하드웨어 제어 기능을 위해 드라이버가 임의로 정의할 때 사용합니다.
2. struct snd_device_ops: 행동 지침서
ALSA 코어는 각 장치가 정확히 무엇인지는 몰라도, 이 "지침서"만 있으면 장치를 관리할 수 있습니다.
- dev_register: snd_card_register()가 호출될 때 실행됩니다. 실제 /dev/snd/ 아래에 장치 노드를 생성하는 실질적인 로직이 여기서 동작합니다.
- dev_disconnect: 장치가 논리적으로 끊길 때(예: USB 오디오 뽑힘) 호출되어, 현재 사용 중인 프로세스들에게 장치가 사라짐을 알립니다.
- dev_free: 장치 객체가 메모리에서 해제될 때 호출됩니다.
3. snd_device_new(): 가계부에 등록하기
이 함수는 특정 장치를 사운드 카드의 관리 목록(card->devices)에 추가하는 역할을 합니다.
• device_data: 실제 장치 구조체(예: struct snd_pcm)의 포인터입니다. 나중에 ops 콜백 함수들이 호출될 때 인자로 전달됩니다.
• 작동 방식: 이 함수는 장치를 "생성"만 하고 리스트에 넣을 뿐입니다. 실제 등록(노드 생성)은 나중에 snd_card_register()가 한꺼번에 처리합니다.
4. 왜 이런 복잡한 구조를 쓰나요? (핵심 이점)
1) 일괄 처리 (Registration Batching)
드라이버의 probe 과정에서 PCM 2개, Control 1개, MIDI 1개를 만든다고 가정합시다. 각각 등록 함수를 호출하면 중간에 실패했을 때 이미 생성된 노드들을 일일이 지우기 매우 번거롭습니다. ALSA는 일단 snd_device_new로 예약만 걸어두고, 마지막에 snd_card_register 딱 한 번으로 모든 노드를 안전하게 생성합니다.
2) 자동 해제 (Automatic Cleanup)
위의 라이프사이클 코드에서 snd_card_free(card) 하나로 모든 게 정리되었던 비결이 바로 이 시스템입니다. snd_card_free는 내부적으로 card->devices 리스트를 역순으로 순회하며 각 장치의 dev_free 콜백을 자동으로 호출합니다.
3) 계층적 설계 (Clean Architecture)
임베디드 SoC 환경(예: i.MX8M Plus)에서 오디오 경로가 복잡해지더라도, 하드웨어 인터페이스(I2S), 외부 코덱, DSP 엔진 등을 각각 독립적인 snd_device로 정의하여 관리하면 드라이버 코드가 매우 깔끔해집니다. 특히 Compress Offload 장치를 추가할 때 이 구조의 유연성이 빛을 발합니다.
기술적 팁
만약 직접 새로운 타입의 하드웨어 제어 인터페이스를 만들고 싶다면, SNDRV_DEV_LOWLEVEL 타입을 사용하여 snd_device_new로 등록해 보세요. 그러면 카드가 제거될 때 별도의 정리 코드 없이도 커널이 알아서 메모리를 수거해 줍니다.
2.9 snd_device 컴포넌트 시스템: 커스텀 하드웨어 초기화 예
아래 코드는 커스텀 오디오 칩셋을 ALSA 프레임워크에 통합할 때 가장 핵심이 되는 하드웨어 제어 레이어의 구현부입니다.
단순히 메모리를 할당하는 수준을 넘어, 물리적인 메모리 주소를 가상 주소로 매핑하고 인터럽트를 설정하는 등 실질적인 "드라이버"의 역할을 수행합니다.
이 코드의 각 흐름이 갖는 의미와 ALSA 시스템에서의 역할을 정리해 드립니다.
1. 하드웨어 자원 확보 (Resource Acquisition)
my_chip_create 함수의 전반부는 리눅스 커널의 PCI 서브시스템과 대화하는 과정입니다.
• pci_enable_device: 물리적 장치를 활성화하고 전원을 켭니다.
• pci_request_regions: 다른 드라이버가 해당 PCI BAR(Base Address Register) 영역을 사용하지 못하도록 독점권을 선언함.
• pci_ioremap_bar: 하드웨어의 물리 주소(Memory-mapped I/O)를 커널이 접근할 수 있는 가상 주소 공간으로 매핑합니다.
이제 chip->iobase + OFFSET을 통해 하드웨어 레지스터를 읽고 쓸 수 있습니다.
2. 인터럽트 핸들러 등록 (IRQ Handling)
오디오 드라이버에서 인터럽트는 매우 치명적입니다. DMA가 한 주기(Period)의 데이터를 다 보냈거나 받았을 때 발생하는 신호를 처리해야 하기 때문입니다.
• request_irq: 하드웨어 신호와 my_interrupt 함수를 연결합니다.
• IRQF_SHARED: PCI 장치는 흔히 여러 장치가 하나의 인터럽트 라인을 공유하므로 필수적인 플래그입니다.
• chip (Cookie): 인터럽트 발생 시 핸들러에 전달될 인자입니다. 여러 개의 사운드 카드가 꽂혀 있어도 이 포인터를 통해 어떤 카드의 인터럽트인지 구분합니다.
3. ALSA 컴포넌트 연결 (SNDRV_DEV_LOWLEVEL)
이 부분이 가장 핵심입니다.
• 의미: "이 chip 데이터와 my_chip_ops는 이제부터 이 사운드 카드의 운명 공동체다"라고 선언하는 것입니다.
• 자동화: 이렇게 등록해두면, 나중에 snd_card_free()가 호출될 때 우리가 만든 my_chip_dev_free 콜백이 자동으로 호출됩니다.
드라이버 개발자가 명시적으로 free_irq나 kfree를 챙기지 않아도 메모리 누수나 자원 고갈을 방지할 수 있습니다.
4. 안전한 자원 해제 (The Cleanup)
my_chip_dev_free는 my_chip_create의 역순(Reverse order)으로 자원을 해제합니다.
(1) free_irq: 인터럽트 처리를 중단합니다.
(2) iounmap: 가상 메모리 매핑을 해제합니다.
(3) pci_release_regions: PCI 자원 점유를 해제합니다.
(4) kfree: 마지막으로 메모리를 반환합니다.
5. 실무적 조언 (SoC 및 DSP 관점)
i.MX8M / Embedded 환경과의 차이
제시된 코드는 PCI 기반이지만, i.MX8M Plus 같은 임베디드 SoC 환경에서는 PCI 대신 Platform Device 모델을 사용합니다.
- pci_ioremap_bar 대신 devm_platform_ioremap_resource()를 주로 사용합니다.
- request_irq 대신 platform_get_irq()와 연결된 인터럽트 함수를 사용합니다.
에러 처리 기법
코드 중간에 my_chip_dev_free((struct snd_device){.device_data = chip});와 같은 구문이 보입니다. 이는 snd_device_new가 성공하기 전이라도, 이미 할당된 자원을 기존에 작성된 해제 로직을 재활용하여 안전하게 비우기 위한 트릭입니다. 매우 권장되는 방식입니다.
2.9 /proc/asound/인터페이스
2.9.1 ALSA는 /proc/asound/에 디버깅/진단 정보를 노출합니다:
2.9.2 드라이버는 커스텀 proc 엔트리를 추가할 수 있습니다:
ALSA는 개발자가 드라이버의 내부 상태를 쉽게 확인하고 디버깅할 수 있도록 /proc/asound/ 디렉토리 아래에 커스텀 정보 엔트리를 생성할 수 있는 전용 API를 제공합니다.
표준 커널의 procfs를 직접 사용하는 대신 ALSA의 snd_info 인프라를 사용하면, 생성된 파일이 해당 사운드 카드의 폴더(cardN) 아래에 자동으로 위치하며 카드가 제거될 때 리소스 정리도 깔끔하게 이루어집니다.
1. 코드 구성 요소 분석
① my_proc_init: 엔트리 생성 및 등록
이 함수는 사운드 카드 하위 폴더에 파일을 만드는 역할을 합니다.
- snd_card_proc_new: chip->card에 종속된 "my_status"라는 이름의 파일을 생성합니다. 성공하면 entry 객체를 반환합니다.
- snd_info_set_text_ops: 해당 파일이 '텍스트 기반'으로 동작함을 정의하고, 읽기 요청이 들어왔을 때 실행할 콜백 함수(my_proc_read)와 전달할 데이터(chip)를 연결합니다.
② my_proc_read: 데이터 출력 콜백
사용자가 cat /proc/asound/card0/my_status 명령을 실행할 때 호출됩니다.
- snd_info_buffer: ALSA가 관리하는 가상 출력 버퍼입니다.
- snd_iprintf: ALSA 전용 printf 함수입니다. 커널 로그(dmesg)를 더럽히지 않고 사용자에게만 깔끔하게 텍스트 정보를 전달합니다.
- 실시간성: chip->current_rate와 같은 변수를 출력하게 하면, 현재 하드웨어가 실제로 어떤 샘플 레이트로 동작 중인지 실시간으로 모니터링할 수 있습니다.
2. ALSA Proc 시스템의 장점
| 특징 | 설명 |
| 자동 계층화 | snd_card 객체와 연결되어 /proc/asound/card<N>/ 아래에 자동으로 배치됩니다. |
| 생명주기 통합 | 카드가 제거(snd_card_free)될 때 ALSA 코어가 자동으로 해당 proc 엔트리도 삭제합니다. 별도의 cleanup 코드가 필요 없습니다. |
| 안전한 버퍼 관리 | snd_iprintf를 통해 버퍼 오버플로우 걱정 없이 안정적으로 대량의 상태 정보를 출력할 수 있습니다. |
3. 실무 활용 팁 (Debugging & Monitoring)
임베디드 오디오 드라이버(예: i.MX8M AAOS 환경) 개발 시 이 기능을 다음과 같이 활용하면 매우 강력합니다.
- 레지스터 덤프: 특정 시점의 하드웨어 레지스터 값을 한눈에 확인하고 싶을 때 유용합니다.
- DMA 상태 확인: 현재 DMA 버퍼의 읽기/쓰기 포인터 위치나 잔여 버퍼 크기를 출력하여 오디오 끊김(Xrun) 원인을 파악할 수 있습니다.
- 클럭 트리 확인: 오디오 PLL이 정확한 주파수로 고정(Lock)되었는지 여부를 노출할 수 있습니다.
💡 팁: 만약 읽기(Read)뿐만 아니라 사용자 공간에서 특정 값을 쓰고(Write) 싶다면, snd_info_set_text_ops 대신 더 확장된 오퍼레이션을 사용하여 write 콜백을 등록하면 됩니다. 이를 통해 런타임에 디버그 모드를 켜거나 끄는 등의 제어가 가능해집니다.
결과: /proc/asound/card0/my_status 파일에 상태 정보 표시.
다음 단계
이제 /proc 엔트리를 통해 드라이버 내부를 들여다볼 준비가 되셨군요. 혹시 이 엔트리에 쓰기(Write) 기능을 추가하여 실시간으로 볼륨이나 특정 필터를 제어하는 방법이 궁금하신가요? 아니면 Kcontrol을 활용한 표준 믹서 인터페이스 추가에 대해 알아볼까요?
다음 장:
하드웨어 초기화가 완료되었다면, 이제 실제 오디오 데이터를 옮기는 PCM 오퍼레이션(snd_pcm_ops)을 구현할 차례입니다.
특히 하드웨어 레지스터를 통해 DMA를 시작/중지하는 trigger 콜백이나, 현재 DMA 전송 위치를 알려주는 pointer 콜백 구현에 대해 더 자세히 알아볼까요?
'Embedded : : Linux > : : ALSA' 카테고리의 다른 글
| [ALSA] 5. MIDI & Raw MIDI (0) | 2026.03.11 |
|---|---|
| [ALSA] 4. Control (Mixer) 인터페이스 (0) | 2026.03.10 |
| [ALSA] 3. PCM 서브시스템 (0) | 2026.03.10 |
| [ALSA] 1. Intro. (Advanced Linux Sound Architecture) (0) | 2026.03.09 |
| ALSA (Advanced Linux Sound Architecture) 심화 (0) | 2025.02.26 |
